파나소닉 서보모터 A6 패밀리의 저관성(로우 이나샤) 서보모터 MSMF 100W

 파나소닉 서보모터 A6 패밀리의 저관성(로우 이나샤) 서보모터 MSMF 100W



 파나소닉의 MSMF 시리즈 100W 서보모터는 MINAS A6 패밀리의 저관성(로우 이너시아) 모터로, 고속 응답성과 정밀한 제어를 필요로 하는 다양한 산업 자동화 분야에 최적화되어 있습니다. 최대 6000 r/min의 높은 최고회전속도의 모터로 응답 주파수 3.2kHz를 실현하여 빠르고 정확한 제어가 가능하며 다양한 인터페이스와의 호환성을 통해 시스템 통합이 용이합니다. 또한 IP67 등급의 방진·방수 성능으로 다양한 환경에서 안정적인 운용이 가능합니다. 최고의 제품과 솔루션으로 보답하겠습니다.



감사합니다.



[ 주식회사 앱솔루텍 ]
  - 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
  - E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
  - 팩스 : 0504-984-4316



사양

			AC200V용
모터 품번	커넥터 타입 : IP67 리드선 타입 : IP65		MSMF012L1A1 - 표준 타입(스트레이트), 커넥터 타입 MSMF012L1A2 - 표준 타입(스트레이트), 리드선 타입 MSMF012L1B1 - 표준 타입(스트레이트), 브레이크 타입, 커넥터 타입 MSMF012L1B2 - 표준 타입(스트레이트), 브레이크 타입, 리드선 타입 MSMF012L1S1 - 키 부착 타입, 커넥터 타입 MSMF012L1S2 - 키 부착 타입, 리드선 타입 MSMF012L1T1 - 키 부착 타입, 브레이크 타입, 커넥터 타입 MSMF012L1T2 - 키 부착 타입, 브레이크 타입, 리드선 타입
적용 앰프	품번	다기능 타입	MADLN05SF
		위치 제어 타입	MADLT05SE
	외형 프레임 기호		A 프레임
전원 설비 용량 (kVA)			0.5
정격 출력(W)			100
정격 토크 (N · m)			0.32
스톨 토크 (N · m)			0.32
순간 최대 토크 (N · m)			0.95
정격 전류 (A(rms))			1.1
순간 최대 전류(A(o-p))			4.7
회생 브레이크 빈도 (회/분)		옵션 없음	제한 없음
		DV0P4281	제한 없음
정격 회전 속도 (r/min)			3000
최고 회전 속도 (r/min)			6000
로터 관성 모멘트		브레이크 없음	0.048
		브레이크 있음	0.051
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비			30배 이하
로터리 엔코더 사양			23bit 앱솔루트
	1회전 당 분해능		8388608

1. 모터 품번의 □□는 모터의 구조를 나타냅니다.
2. 위치제어 타입의 앰프는 위치 제어 전용 타입입니다.
3. 인크리멘탈 시스템(다회전 데이터 사용 안 함)으로 사용하는 경우에는 앱솔루트 엔코더용 전지를 연결하지 마십시오.

•



브레이크 사양

정마찰 토크 (N · m)	0.294 이상
흡인 시간 (ms)	35 이하
석방 시간 (ms)	20 이하
여자 전류 DC(A)	0.30
석방 전압 DC(V)	1 이상
여자 전압 DC(V)	24 ± 1.2



허용 하중

조립 시	레이디얼 하중 P 방향(N)	147
	스러스트 하중 A 방향 (N)	88.0
	스러스트 하중 B 방향 (N)	117.6
운전 시	레이디얼 하중 P 방향 (N)	68.6
	스러스트 하중 A,B 방향 N)	58.8

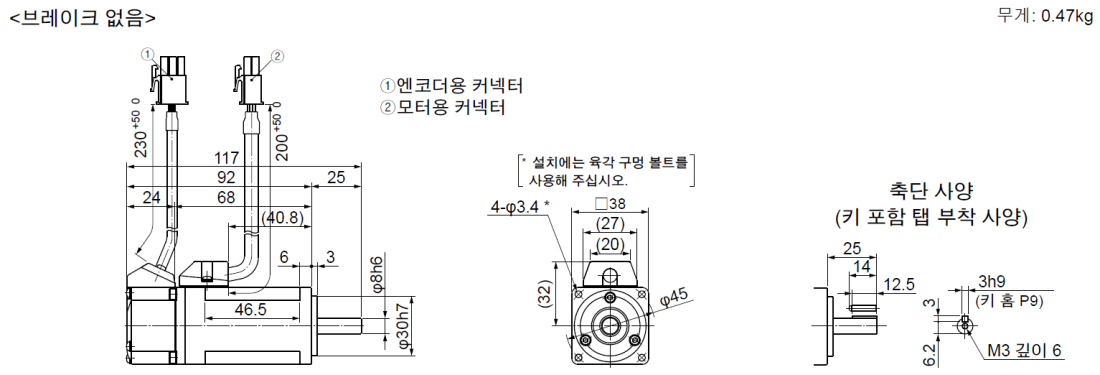

외형 치수도

•

•



토크 특성 (앰프 전원 전압 :AC200V 시)

•





파나소닉 서보모터 MSMF012L1A1 , MSMF012L1A2 , MSMF012L1B1 , MSMF012L1B2 , MSMF012L1C1 , MSMF012L1C2 , MSMF012L1D1 , MSMF012L1D2 , MSMF012L1S1 , MSMF012L1S2 , MSMF012L1T1 , MSMF012L1T2 , MSMF012L1U1 , MSMF012L1U2 , MSMF012L1V1 , MSMF012L1V2
