정밀한 토크와 속도제어, 고품질 생산을 지원하는 파나소닉 서보모터 MGMF1.8kW

정밀한 토크와 속도제어, 고품질 생산을 지원하는 파나소닉 서보모터 MGMF1.8kW



 파나소닉 MGMF 1.8kW 서보모터는 컴팩트한 디자인과 높은 효율성을 갖춘 제품으로 정밀한 위치 제어가 필요한 자동화 장비에 적합합니다. 고속 응답성과 부드러운 동작이 특징이며 반도체 제조, 전자부품 조립, 로봇 제어 등 다양한 산업에서 활용됩니다. 내구성이 뛰어나 장기간 안정적인 성능을 유지할 수 있으며 파나소닉의 서보 드라이브와 최적화된 조합을 이룹니다. 또한 에너지 절감 효과가 우수하여 운영 비용을 절감할 수 있습니다. 쉬운 설치와 유지보수로 작업 효율성을 높이며 정밀한 토크 및 속도 제어가 가능해 고품질 생산 환경을 지원하는 최적의 솔루션입니다.



최고의 제품과 솔루션으로 보답하겠습니다.



[ 주식회사 앱솔루텍 ]
  - 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
  - E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
  - 팩스 : 0504-984-4316

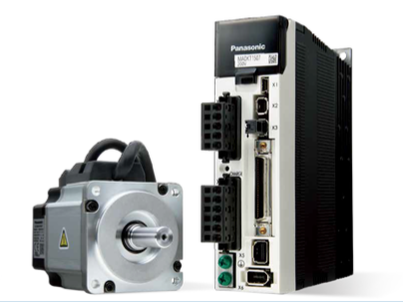

파나소닉 서보모터 MGMF182L1G5

 파나소닉 MGMF 1.8kW 서보모터 특징 및 사양

			AC200V용
모터 품번	IP67		MGMF182L1C5 - 표준 타입(스트레이트), 커넥터JN2(소형) 타입 MGMF182L1C6 - 표준 타입(스트레이트), 커넥터JN10(대형) 타입 MGMF182L1D5 - 표준 타입(스트레이트), 브레이크 타입, 커넥터JN2(소형) 타입 MGMF182L1D6 - 표준 타입(스트레이트), 브레이크 타입, 커넥터JN10(대형) 타입 MGMF182L1G5 - 키 부착 타입, 커넥터JN2(소형) 타입 MGMF182L1G6 - 키 부착 타입, 커넥터JN10(대형) 타입 MGMF182L1H5 - 키 부착 타입, 브레이크 타입, 커넥터JN2(소형) 타입 MGMF182L1H6 - 키 부착 타입, 브레이크 타입, 커넥터JN10(대형) 타입
적용 앰프	품번	다기능 타입	MEDLT83SF
		위치 제어 타입	MEDLN83SE
	외형 프레임 기호		E 프레임
전원 설비 용량 (kVA)			3.8
정격 출력(W)			1800
정격 토크 (N · m)			11.5
스톨 토크 (N · m)			11.5
순간 최대 토크 (N · m)			28.7
정격 전류 (A(rms))			11.8
순간 최대 전류(A(o-p))			42
회생 브레이크 빈도 (회/분)		옵션 없음	제한 없음
		DV0P4285 X 2 병렬	제한 없음
정격 회전 속도 (r/min)			1500
최고 회전 속도 (r/min)			3000
로터 관성 모멘트		브레이크 없음	12.1
		브레이크 있음	13.3
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비			10배 이하
로터리 엔코더 사양			23bit 앱솔루트
	1회전 당 분해능		8388608

1. 모터 품번의 □□는 모터의 구조를 나타냅니다.
2. 위치제어 타입의 앰프는 위치 제어 전용 타입입니다.
3. 인크리멘탈 시스템(다회전 데이터 사용 안 함)으로 사용하는 경우에는 앱솔루트 엔코더용 전지를 연결하지 마십시오.

•





브레이크 사양

정마찰 토크 (N · m)	13.7 이상
흡인 시간 (ms)	100 이하
석방 시간 (ms)	50 이하
여자 전류 DC(A)	0.79 ± 10%
석방 전압 DC(V)	2 이상
여자 전압 DC(V)	24 ± 2.4



허용 하중

조립 시	레이디얼 하중 P 방향(N)	980
	스러스트 하중 A 방향 (N)	588
	스러스트 하중 B 방향 (N)	686
운전 시	레이디얼 하중 P 방향 (N)	686
	스러스트 하중 A,B 방향 N)	196



외형 치수도

•



토크 특성 (앰프 전원 전압 :AC200V 시)

•





파나소닉 AC 서보모터 품명

MGMF182L1C5 , MGMF182L1C6 , MGMF182L1C7 , MGMF182L1C8 , MGMF182L1D5 , MGMF182L1D6 , MGMF182L1D7 , MGMF182L1D8 , MGMF182L1G5 , MGMF182L1G6 , MGMF182L1G7 , MGMF182L1G8 , MGMF182L1H5 , MGMF182L1H6 , MGMF182L1H7 , MGMF182L1H8 ,
