성능과 안정성! MINAS A6 시리즈 고관성 파나소닉 서보모터 MHMF 750W

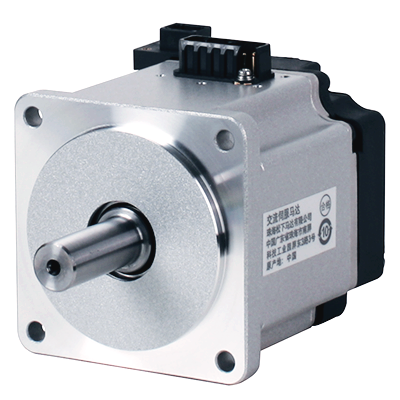

파나소닉의 MINAS A6 시리즈 고관성(High Inertia) 서보모터 MHMF 750W 소개



 MHMF 750W는 높은 관성 부하 환경에서도 탁월한 성능과 안정성을 보장하는 제품입니다. 특히 프레스 장비, 금속 가공기계, 성형설비, 포장라인 등 강력한 토크와 내구성이 요구되는 분야에서 최적의 효과를 발휘합니다. 엔지니어로서 MHMF 750W를 현장에서 적용 시 우수한 진동 억제 능력과 부드러운 동작 특성 덕분에 유지보수 비용 절감과 설비 수명 연장을 경험할 수 있었습니다. 또한 고정밀 인코더가 탑재되어 정확한 위치 제어와 정밀한 동작을 보장하며 콤팩트한 구조는 협소한 공간에서도 효율적인 설치를 지원합니다. 산업 현장에서 신뢰성과 내구성을 요구하는 장비 및 자동화 라인에 이상적인 선택입니다. 저희 앱솔루텍은 기술력을 갖춘 파나소닉 서보모터 전문 기업으로 현장 맞춤형 기술지원과 신속한 사후관리로 고객의 설비 효율성 극대화를 약속합니다. 감사합니다.



[ 주식회사 앱솔루텍 ]
  - 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
  - E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
  - 팩스 : 0504-984-4316





파나소닉 서보모터 MHMF082L1T1

모터 사양 및 특징

			AC200V용
모터 품번	커넥터 타입 : IP67 리드선 타입 : IP65		MHMF082L1A1 - 표준 타입(스트레이트), 커넥터 타입 MHMF082L1A2 - 표준 타입(스트레이트), 리드선 타입 MHMF082L1B1 - 표준 타입(스트레이트), 브레이크 타입, 커넥터 타입 MHMF082L1B2 - 표준 타입(스트레이트), 브레이크 타입, 리드선 타입 MHMF082L1S1 - 키 부착 타입, 커넥터 타입 MHMF082L1S2 - 키 부착 타입, 리드선 타입 MHMF082L1T1 - 키 부착 타입, 브레이크 타입, 커넥터 타입 MHMF082L1T2 - 키 부착 타입, 브레이크 타입, 리드선 타입
적용 앰프	품번	다기능 타입	MCDLT35SF
		위치 제어 타입	MCDLN35SE
	외형 프레임 기호		C 프레임
전원 설비 용량 (kVA)			1.3
정격 출력(W)			750
정격 토크 (N · m)			2.39
스톨 토크 (N · m)			2.86
순간 최대 토크 (N · m)			8.36
정격 전류 (A(rms))			3.8
순간 최대 전류(A(o-p))			18.8
회생 브레이크 빈도 (회/분)		옵션 없음	제한 없음
		DV0P4283	제한 없음
정격 회전 속도 (r/min)			3000
최고 회전 속도 (r/min)			6000
로터 관성 모멘트		브레이크 없음	1.56
		브레이크 있음	1.66
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비			20배 이하
로터리 엔코더 사양			23bit 앱솔루트
	1회전 당 분해능		8388608

1. 모터 품번의 □□는 모터의 구조를 나타냅니다.
2. 위치제어 타입의 앰프는 위치 제어 전용 타입입니다.
3. 인크리멘탈 시스템(다회전 데이터 사용 안 함)으로 사용하는 경우에는 앱솔루트 엔코더용 전지를 연결하지 마십시오.

•





브레이크 사양

정마찰 토크 (N · m)	3.8 이상
흡인 시간 (ms)	70 이하
석방 시간 (ms)	20 이하
여자 전류 DC(A)	0.42
석방 전압 DC(V)	1 이상
여자 전압 DC(V)	24 ± 2.4



허용 하중

조립 시	레이디얼 하중 P 방향(N)	686
	스러스트 하중 A 방향 (N)	294
	스러스트 하중 B 방향 (N)	392
운전 시	레이디얼 하중 P 방향 (N)	392
	스러스트 하중 A,B 방향 N)	147



외형 치수도

•



토크 특성 (앰프 전원 전압 :AC200V 시)

•



제품명 리스트

 - MHMF082L1A1 - 표준 타입(스트레이트), 커넥터 타입
 -  MHMF082L1A2 - 표준 타입(스트레이트), 리드선 타입
 -  MHMF082L1B1 - 표준 타입(스트레이트), 브레이크 타입, 커넥터 타입
 -  MHMF082L1B2 - 표준 타입(스트레이트), 브레이크 타입, 리드선 타입
 -  MHMF082L1S1 - 키 부착 타입, 커넥터 타입
 -  MHMF082L1S2 - 키 부착 타입, 리드선 타입
 -  MHMF082L1T1 - 키 부착 타입, 브레이크 타입, 커넥터 타입
 -  MHMF082L1T2 - 키 부착 타입, 브레이크 타입, 리드선 타입
